Подшипник UC
Подшипник типа UC - корпусной подшипник используемый в составе корпусных подшипниковых узлов всех типов. Подшипник имеет сферическую наружную обойму а корпус соответственно имеет сферическое посадочное отверстие, что позволяет подшипнику слегка перемещаться в корпусе тем самым компенсируя перекос вала либо неточность монтажа корпусного подшипникого узла. Крепление подшипника на валу осуществляется стопорным винтом, данный вариант крепления является не самым надежным, но подходит для большинства стандартных решений. Так же данный тип снабжен канавкой и отверстиями на наружной обойме для смазки и металлическими защитными уплотнениями. Так же изготавливается из нержавеющей стали и в высокотемпературном исполнении.
Купить подшипник типа UC по оптимальной цене в СПб с доставкой по России вы можете в нашей компании Базовая техника sales@bazteh.ru +7(812)740-12-27.

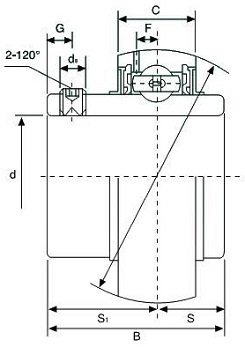

Размеры и характеристики
| Маркировка | d мм | D мм | B мм | C мм | S мм | S1 мм | G мм | Винт ds | F | Нагрузка дин | Нагрузка стат | Вес кг |
| UC201 | 12 | 47 | 31 | 17 | 12,7 | 18,3 | 4,8 | M6x1 | 3,7 | 12160 | 6318 | 0,2 |
| UC202 | 15 | 47 | 31 | 17 | 12,7 | 18,3 | 4,8 | M6x1 | 3,7 | 12160 | 6318 | 0,19 |
| UC203 | 17 | 47 | 31 | 17 | 12,7 | 18,3 | 4,8 | M6x1 | 3,7 | 12160 | 6318 | 0,18 |
| UC204 | 20 | 47 | 31 | 17 | 12,7 | 18,3 | 4,8 | M6x1 | 3,7 | 12160 | 6318 | 0,16 |
| UC205 | 25 | 52 | 34,1 | 17 | 14,3 | 19,8 | 5 | M6x1 | 3,9 | 13300 | 7457 | 0,2 |
| UC206 | 30 | 62 | 38,1 | 19 | 15,9 | 22,2 | 5 | M6x1 | 5 | 18525 | 10735 | 0,32 |
| UC207 | 35 | 72 | 42,9 | 20 | 17,5 | 25,4 | 7 | M8x1 | 5,7 | 24415 | 14630 | 0,48 |
| UC208 | 40 | 80 | 49,2 | 21 | 19 | 30,2 | 8 | M8x1 | 6,2 | 27645 | 16910 | 0,64 |
| UC209 | 45 | 85 | 49,2 | 22 | 19 | 30,2 | 8 | M8x1 | 6,4 | 32395 | 20235 | 0,68 |
| UC210 | 50 | 90 | 51,6 | 24 | 19 | 32,6 | 10 | M10x1 | 6,5 | 33345 | 22135 | 0,8 |
| UC211 | 55 | 100 | 55,6 | 25 | 22,2 | 33,4 | 10 | M10x1 | 7 | 41230 | 27930 | 1,11 |
| UC212 | 60 | 110 | 65,1 | 27 | 25,4 | 39,7 | 10 | M10x1 | 7,6 | 49780 | 34390 | 1,54 |
| UC213 | 65 | 120 | 65,1 | 28 | 25,4 | 39,7 | 10 | M10x1 | 8,5 | 54340 | 38095 | 1,85 |
| UC214 | 70 | 125 | 74,6 | 29 | 30,2 | 44,4 | 12 | M12x1,5 | 8,9 | 59090 | 41895 | 2,05 |
| UC215 | 75 | 130 | 77,8 | 30 | 33,3 | 44,5 | 12 | M12x1,5 | 9,2 | 64030 | 45885 | 2,21 |
| UC216 | 80 | 140 | 82,6 | 32 | 33,3 | 49,3 | 12 | M12x1,5 | 9,5 | 69065 | 53050 | 2,8 |
| UC217 | 85 | 150 | 85,7 | 34 | 34,1 | 51,6 | 12 | M12x1,5 | 10,2 | 79800 | 58805 | 3,46 |
| UC218 | 90 | 160 | 96 | 36 | 39,7 | 56,3 | 12 | M12x1,5 | 11,2 | 92195 | 67925 | 4,36 |
